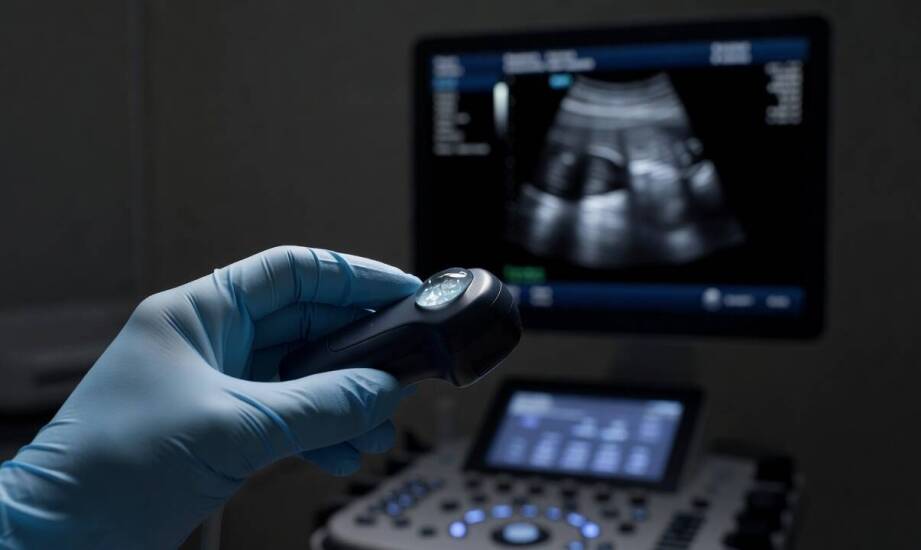

Od impulsu do obrazu — jak urządzenie USG buduje czytelny zapis z odbitych fal

Obraz medyczny uzyskiwany podczas badania nie pojawia się na ekranie natychmiast po przyłożeniu przetwornika do ciała pacjenta. Powstaje on dopiero w wyniku złożonej analizy powracających fal akustycznych, które odbijają się od wewnętrznych struktur anatomicznych. Nowoczesny aparat ultrasonograficzny odbiera i przetwarza miliony takich sygnałów w ułamkach sekund. Zrozumienie fizycznej drogi, jaką pokonuje impuls od momentu wygenerowania do postaci precyzyjnych pikseli na monitorze, pozwala lepiej ocenić możliwości sprzętu stosowanego w profesjonalnych gabinetach lekarskich.

Droga impulsu akustycznego od głowicy do tkanek

Zjawisko leżące u podstaw diagnostyki obrazowej opiera się na właściwościach materiałów piezoelektrycznych zamontowanych wewnątrz głowicy. Kiedy układ elektroniczny urządzenia wysyła krótkotrwały impuls prądu, odwrotny efekt piezoelektryczny wymusza drgania kryształów, generując falę mechaniczną. Fala ta wnika w ciało i rozchodzi się w tkankach miękkich z uśrednioną prędkością około 1540 metrów na sekundę. Parametr ten stanowi wzorzec, na podstawie którego procesor sygnałowy oblicza dokładną głębokość, na jakiej doszło do odbicia fali.

Wiązka ultradźwiękowa napotyka po drodze granice ośrodków o różnej impedancji akustycznej, na przykład styk mięśnia z tkanką tłuszczową, płynem ustrojowym lub kością. Zjawisko to wymusza stosowanie specjalnego żelu sprzęgającego przed rozpoczęciem procedury. Żel usuwa warstwę powietrza między soczewką a skórą. Powietrze wykazuje skrajnie niską impedancję, przez co zablokowałoby przenikanie energii ultradźwiękowej w głąb ciała. Im większa naturalna różnica oporów akustycznych między badanymi narządami, tym silniejszy sygnał zwrotny dociera z powrotem do sondy.

W zaawansowanych głowicach wieloelementowych proces emisji wspiera elektroniczne sterowanie fazowe. Zaprogramowane opóźnienia w aktywacji poszczególnych kryształów zapewniają precyzyjne ogniskowanie wiązki na wybranej głębokości oraz jej odchylanie bez konieczności ruchu mechanicznego. Powracające echo wywołuje fizyczny nacisk na powierzchnię tych samych elementów piezoelektrycznych. Dochodzi wówczas do bezpośredniego zjawiska piezoelektrycznego, które zamienia falę akustyczną w słaby sygnał prądowy.

Przekształcenie echa w czytelny przekrój diagnostyczny

Surowy sygnał odebrany przez przetwornik wymaga wieloetapowej obróbki elektronicznej. W pierwszej kolejności układ stosuje kompensację tłumienia tkanek (TGC), wzmacniając sygnały pochodzące z większych głębokości. Funkcja ta pozwala wyrównać jasność struktur leżących płytko oraz tych umiejscowionych znacznie głębiej w jamie brzusznej. Następnie dane przechodzą cyfryzację, filtrowanie szumów o wysokiej częstotliwości, detekcję obwiedni oraz kompresję logarytmiczną. Moduł konwersji skanowania przekształca ostatecznie informacje zapisane w formacie biegunowym na siatkę geometryczną odpowiadającą proporcjom monitora.

Lekarz operujący sprzętem medycznym ma bezpośredni wpływ na ostateczny wygląd przekroju poprzez dobór parametrów pracy aparatu. Częstotliwość układu nadawczego, mieszcząca się zazwyczaj w przedziale od 2 do 18 MHz, definiuje kompromis między penetracją a rozdzielczością przestrzenną obrazu. Wysokie częstotliwości zapewniają bardzo szczegółowe obrazowanie struktur zlokalizowanych tuż pod skórą, podczas gdy niższe pasma umożliwiają badanie masywnych narządów. Operator reguluje również całkowite wzmocnienie echa (gain) oraz strefy ogniskowania, dopasowując kontrast i ostrość do charakterystyki diagnostycznej danego obszaru.

Stabilność wyżej wymienionych parametrów zależy w całości od kondycji technicznej samego urządzenia. Zużycie powłok soczewki, degradacja kryształów czy zagięcia przewodów sygnałowych prowadzą do deformacji wiązki i utraty kluczowych informacji klinicznych. Podmioty lecznicze przywiązują dużą wagę do regularnej kalibracji aparatury. Autoryzowany dostawca systemów ultrasonograficznych, w tym spółka jawna GEMED ELIAS, zapewnia placówkom medycznym niezbędne zaplecze techniczne i wdrożeniowe. Odpowiedni nadzór serwisowy zabezpiecza ciągłość pracy pracowni obrazowych i eliminuje ryzyko diagnostyki na rozkalibrowanym torze odbiorczym.

Generowanie użytecznego klinicznie przekroju anatomii wymaga precyzyjnego zgrania zjawisk fizycznych i zaawansowanych algorytmów cyfrowych. Tor sygnału zaczyna się od punktowej emisji fali mechanicznej, a kończy na złożonej rekonstrukcji pikseli na ekranie stacji roboczej. Świadomość tych procesów technologicznych ułatwia kadrze medycznej poprawne konfigurowanie sprzętu i szybką identyfikację ewentualnych artefaktów. Utrzymanie pełnej wydajności całego układu gwarantuje stabilność pracy sprzętu niezależnie od specyfiki analizowanego przypadku.
